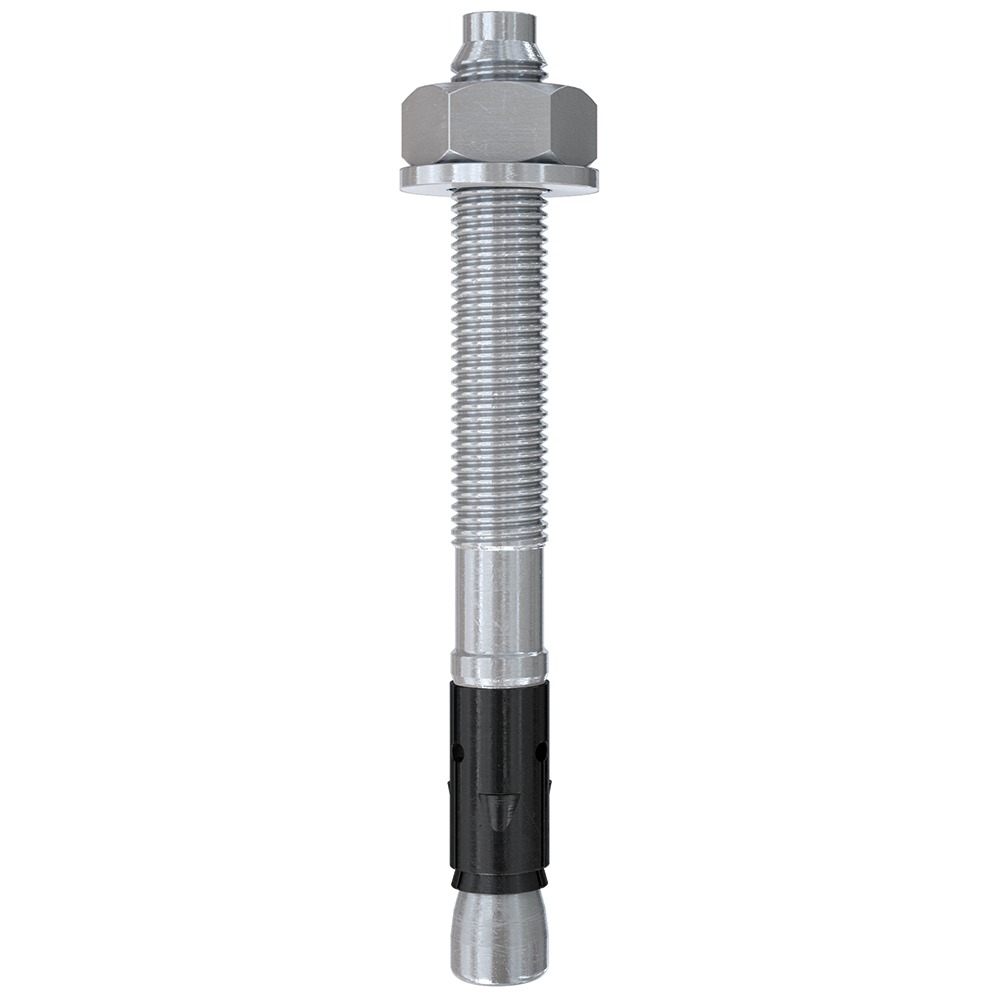

Klipsli dübel FAZ II

Ürün Bilgileri

fischer klipsli dübel FAZ II, en yüksek gereksinimler için kullanılabilecek çelik ankrajdır. Ağır yükler çelik ankraj kullanılarak çatlaklı betona sabitlenebilir. Kolay montajı sayesinde FAZ II son derece zahmetsizce kullanılabilir. Denenmiş ve test edilmiş genleşme klipsi, yükleri betona güvenli bir şekilde sokar ve en üst yük taşıma kapasitesi sağlar. Çelik ankraj, korkulukların, kablo tepsilerinin ve konsolların vb. ankrajı için idealdir.

Uygulama Alanları

Uygulamaları

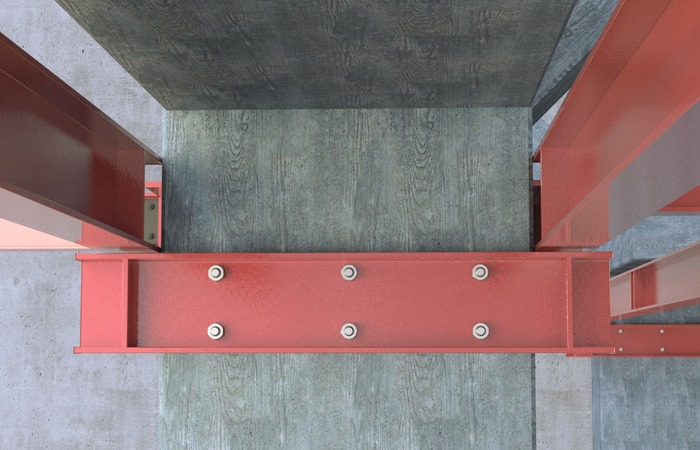

  • Çelik yapılar

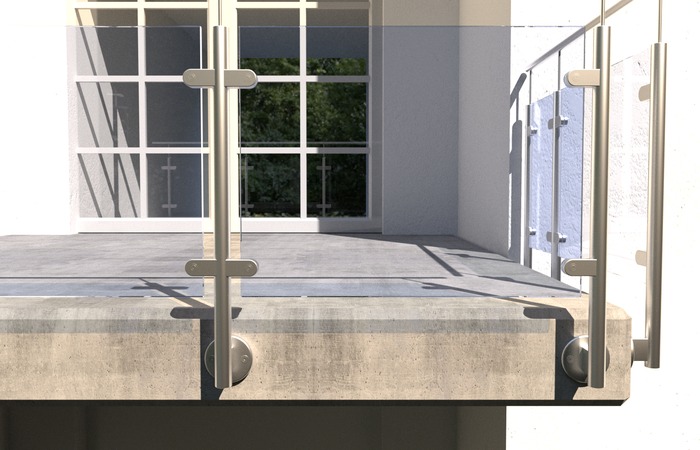

  • Korkuluklar
  • Konsollar
  • Merdivenler
  • Kablo tavaları
  • Makinalar
  • Merdivenler
  • Ana kapılar
  • Dış cepheler
  • Ahşap yapılar
Yapı malzemeleri
Şunlar için onaylandı:
  • C20/25’den C50/60’a kadar çatlaklı ve çatlaksız beton
Ayrıca uygundur:
  • Beton C12/15
  • Beton C80/95 (sınıflandırılabilir)
* Yapı malzemelerine dair detaylı bilgiyi kayıt belgesinde bulabilirsiniz.

İzin

  • ETA-05/0069
  • DoP No. 0009
  • DoP No. 0081
  • DoP No. 0121
  • DoP No. 0121
  • DoP No. 0756-CPD-0062
  • ESR-2948

İşlevsellik

  • FAZ ön montajlı ve sabitlenecek parça üzerinden montaj için uygundur ve uzun dişi sayesinde mesafeli montaj için de idealdir.
  • Tork uygulanırken, koni genişleme kovanına çekilir ve gömme delikli duvara doğru genişletir.
  • Dübel, ön ayarlı montaj torku sağlandığında, onayla uyumlu olarak ayarlanır.
  • Seri montaj olması halinde, FABS dübel cıvatası montaj aparatının kullanılmasını öneriyoruz.

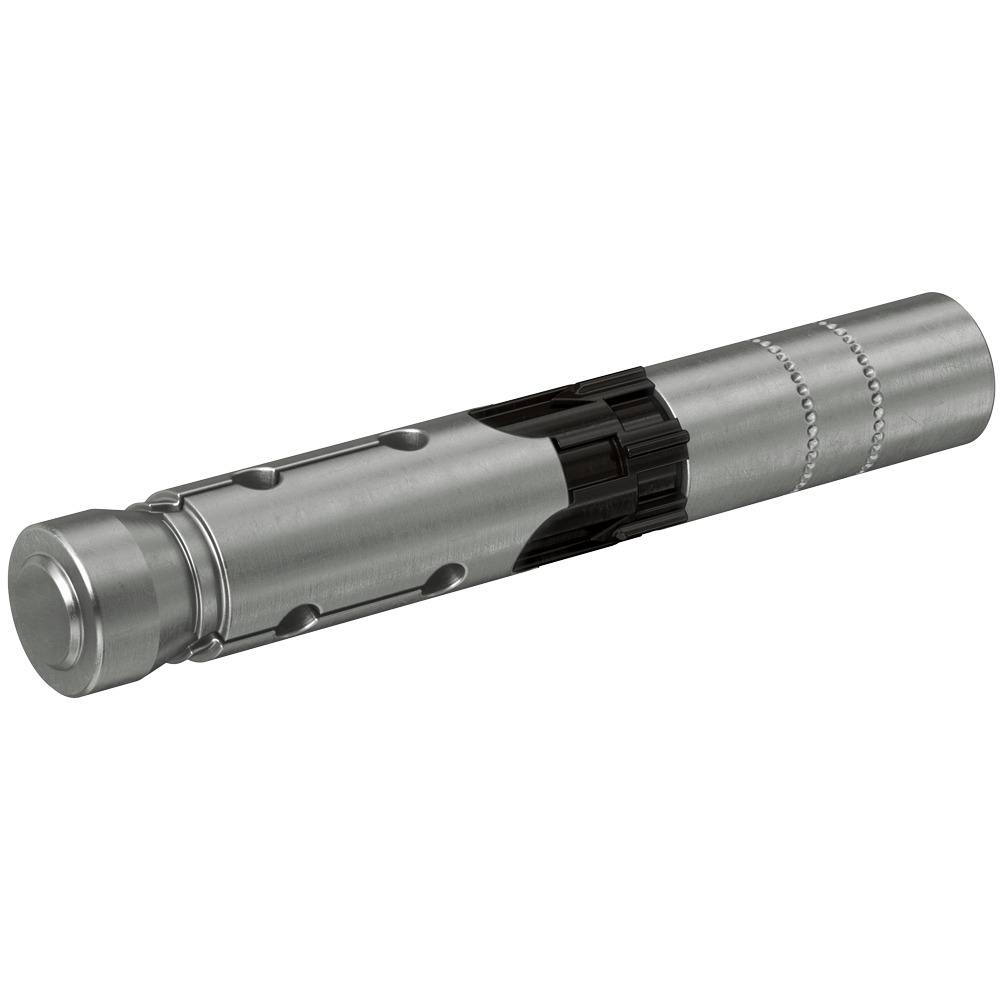

Yüksek Performanslı Dübel FH II

Ürün Bilgileri

Dişli rot fischer yüksek performanslı ankraj FH II-B, çinko kaplı çelikten yapılmış bir gömlekli dübeldir. FH II B, çatlaklı ve çatlaksız betonda konsollar, çelik yapılar ve kablo tepsileri için idealdir. Avrupa Teknik Onayı ve yangına dayanıklılık sınıfı R 120 uyarınca sınıflandırılması daha da fazla güvenlik garanti eder. Ayrıca, uluslararası onaylar, deprem bölgelerindeki uygulamaları (Sismik C1 ve C2) kapsar. Ankraj, zaman kazandıran parça üzerinden montajda bağlanacak parça yüzeye çıkacak şekilde ayarlanır. Somun sıkıldığında, koni genleşme kovanına çekilir ve deliğin olduğu duvara doğru genişler. Bu da, bağlanacak parçayı ana malzemeye çeker. Siyah plastik halka, istenmeyen ankraj dönmesini önler ve tork kaymasını engeller.

Uygulama Alanları

Uygulamaları
  • Korkuluklar

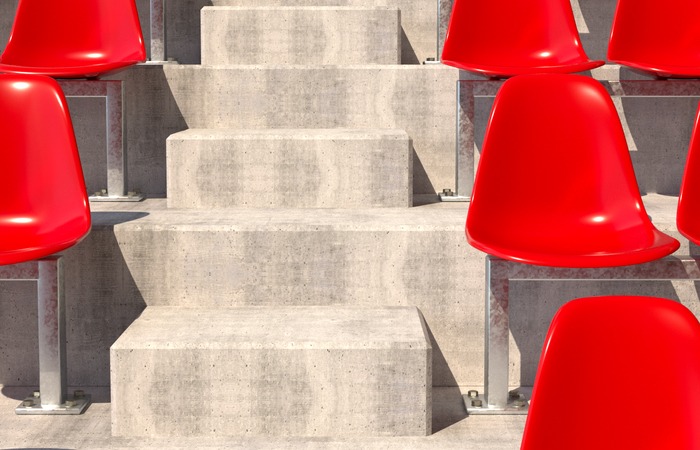

  • Merdivenler
  • Konsollar
  • Çelik yapılar
  • Merdivenler

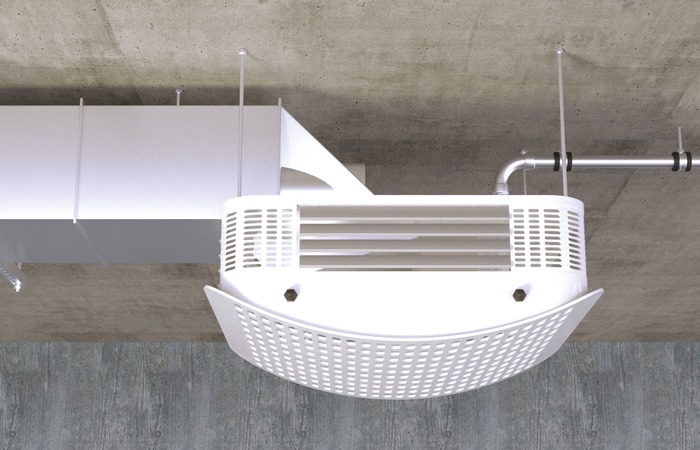

  • Kablo tavaları
  • Makinalar
  • Ana kapılar
  • Dış cepheler
  • Izgaralar
Yapı malzemeleri
Şunlar için onaylandı:
  • C20/25’den C50/60’a kadar çatlaklı ve çatlaksız beton
Ayrıca uygundur:
  • Beton C12/15
  • Yoğun yapılı doğal taş
* Yapı malzemelerine dair detaylı bilgiyi kayıt belgesinde bulabilirsiniz.

İzin

  • ETA-07/0025
  • DoP No. 0020
  • DoP No. 0127
  • DoP No. 0127
  • DoP No. 0756-CPD-0295
  • ESR-2691

İşlevsellik

  • FH II bağlanacak parça üzerinden montaj için uygundur.
  • Tork uygulanırken, konik uç genişleme kovanına çekilir ve kovanı duvar deliğinde genişletir.
  • Siyah plastik halka dübel sıkılırken dönüşü önler ve tork kaymasını almak için bir burkulma bölgesi işlevi görerek bağlantı parçasının dübel tabanına çekilmesini sağlar.
  • Esnek tasarım çözümleri için kullanılabilir baş biçimleri:
    Gömme başlı (SK tipi), altıgen başlı (S tipi), somun ve pullu civata versiyonu (B tipi) ve kör somun (H tipi).
Klipsli dübel FBN ll

Ürün Bilgileri

fischer klipsli dübel FBN II, çatlaksız betonda uygun maliyetli sabitlemeler için kullanılabilecek çelik bir ankrajdır. Uzun dişi ve iki gömme derinliği sayesinde fischer klipsli dübel FBN II özellikle esnektir. Ön konumlu ve parça üzerinden montaja ek olarak, klipsli dübel mesafeli montaj için uygundur. Paslanmaz çelik tasarımda, klipsli dübel dış cephe alt yapıları, konsollar ve merdivenler için uygundur.

Uygulama Alanları

Uygulamaları
  • Çelik yapılar
  • Korkuluklar
  • Konsollar

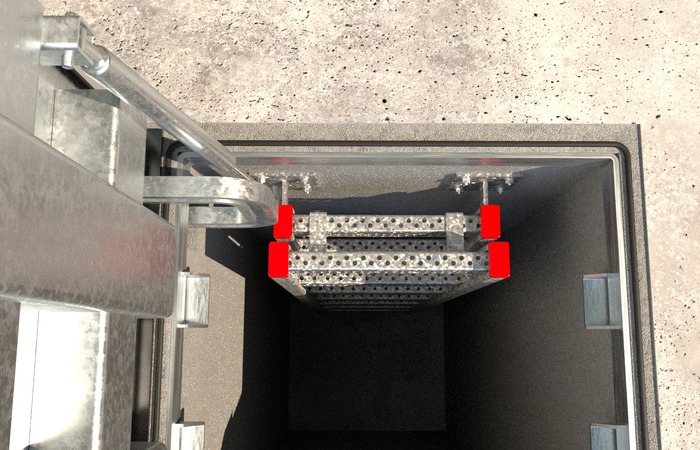

  • Merdivenler
  • Kablo tavaları
  • Makinalar
  • Merdivenler
  • Ana kapılar
  • Dış cepheler
Yapı malzemeleri
Şunlar için onaylandı:
  • C20/25’den C50/60’a kadar çatlaksız beton
Ayrıca uygundur:
  • Beton C12/15
  • Yoğun yapılı doğal taş
* Yapı malzemelerine dair detaylı bilgiyi kayıt belgesinde bulabilirsiniz.

İzin

  • ETA-07/0211
  • ETA-07/0211
  • ETA-18/0101
  • DoP No. 0015
  • DoP No. 0015
  • DoP No. 0098
  • DoP No. 0098
  • DoP No. 0756-CPD-0296
  • GS 3.2/18-082-1-r1

İşlevsellik

  • FBN II ön montajlı ve sabitlenecek parça üzerinden montajlar için uygundur; ayrıca belirli koşullar altında mesafeli montaj için de idealdir.
  • Montajdan önce, altıgen somunu optimum konuma getirin (konik başlık altıgen somunun dışına yaklaşık 3 mm çıkar).
  • Tork uygulanırken, konik uç genişleme klipsine çekilir ve klipsi duvar deliğinde genişletir.
  • Baştaki kabartma harfler, sabitlenmiş dübelin montajdan sonra kolayca kontrolünü sağlar.
  • Seri montajlarda, FABS dübel civata montaj aparatı kullanmanızı öneririz.
