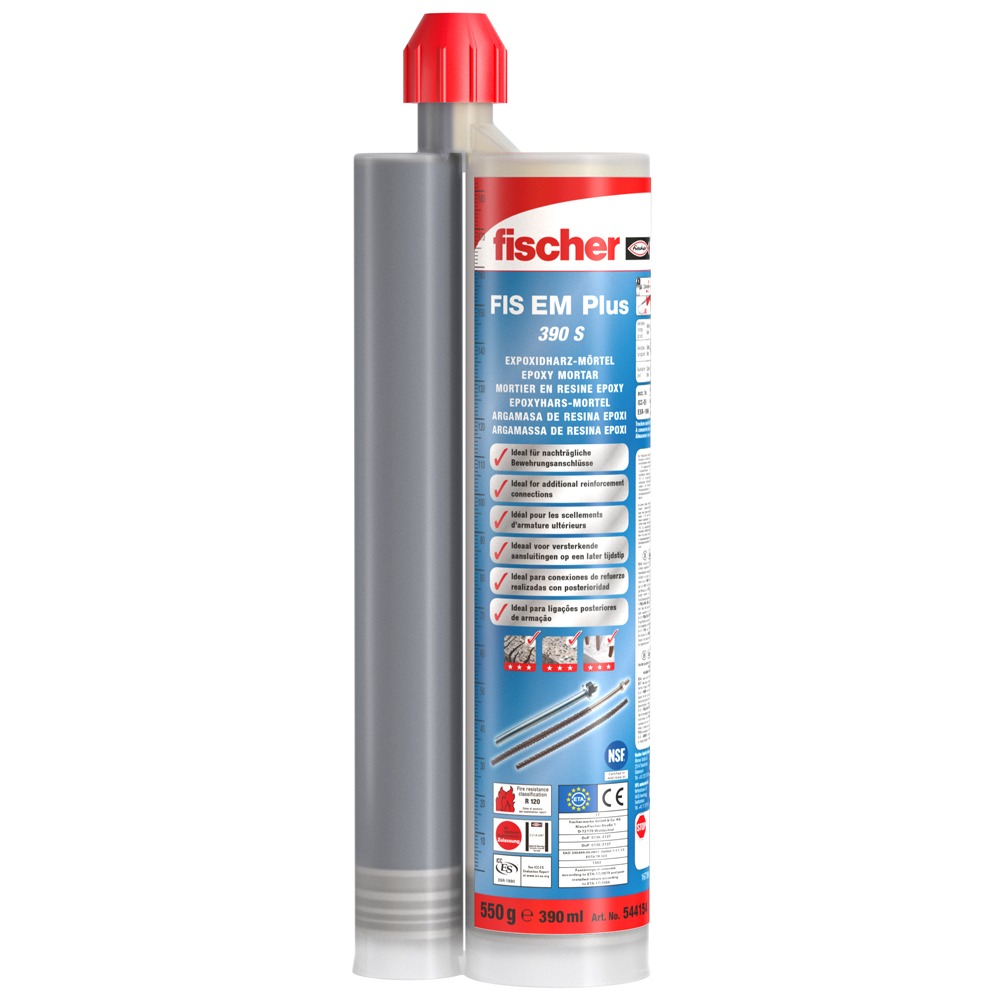

FIS EM Plus 390 S

Ürün Bilgileri

Fischer enjeksiyon harcı FIS EM Plus 390 S, çatlaklı ve çatlaksız betonda maksimum yük taşıma kapasitesine sahip yüksek kaliteli bir epoksi reçine harcıdır. Enjeksiyon harcının yanında, enjeksiyon sistemi donatı çeliği, onaylanmış bileşenlerin ankraj çubuğu FIS A ve içten dişli dübel RG M I’den oluşur. Ankraj çubuğu FIS A, değişken gömme derinliklerine ayarlanabilir. Bu da, sistemin desteklenecek yüke göre ideal olarak ayarlanmasını sağlar. Böylece, malzemelerin kullanımı optimize edilir. Epoksi reçine harcı, beton katmanlar, yüksek raflar veya ağır hizmet tipi çelik yapılar için kesme konnektörleri gibi iç ve dış mekanlardaki sabitlemeler için uygundur.
Avantajları
  • Epoksi harç FIS EM Plus’ın optimize edilmiş formülasyonu, çatlaklı ve çatlaksız betonda gelişmiş yük değerleri sağlar.
  • ETA değerlendirmesi 100 yıllık kullanım ömrünü garanti eder. IEA uzman raporu bile 120 yıla kadar çalışma ömrünü doğrular ve bu nedenle FIS EM Plus’ın güvenilirliğinin ve dayanıklılığının önemini vurgular.
  • Harç, 8 ila 40 mm çapındaki donatı bağlantıları için uygundur.
  • Dişli rot FIS A ile, uygulanacak yükler gömme derinliği seçilerek değişken şekilde tasarlanabilir.
  • RG M I içten dişli dübel ile geçici ve sökülebilir sabitleme noktaları mümkündür.
  • Şantiyede pratik kullanım için FIS EM Plus, -5°C’ye kadar düşük sıcaklıklarda işlenebilir.
  • Harç karot ve su dolgulu delikler ile C1, C2 performans kategorilerinin sismik uygulamaları için onaylanmıştır ve bu nedenle aşırı koşullar altında güvenlik sağlar.

Uygulama Alanları

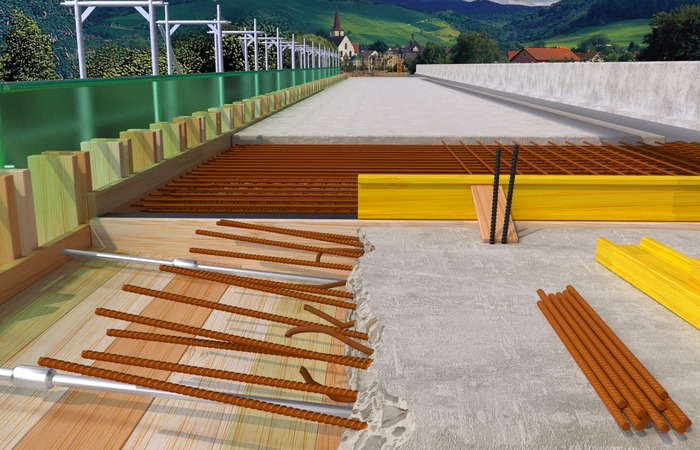

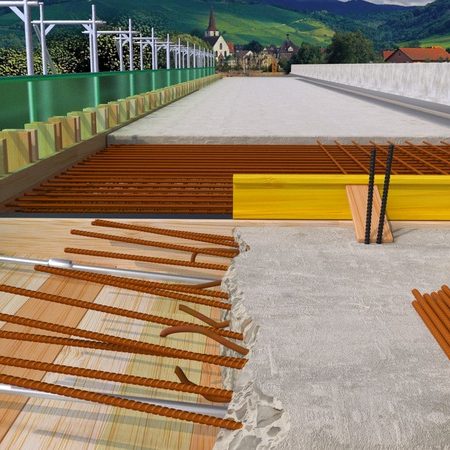

  • Sonradan eklenen donatı bağlantıları
  • Beton tabakalar için birleştiriciler
  • kiriş dübellemesi
  • Sismik uygulamalar
  • Karot veya su dolgulu deliklere sabitleme

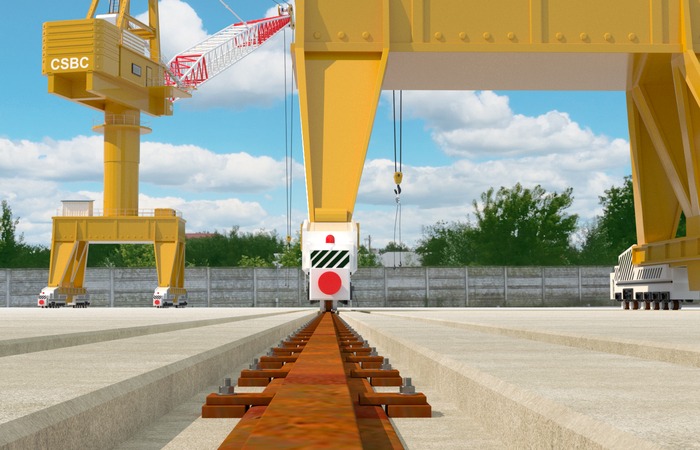

  • Ağır çelik konstrüksyon
  • Silo kurulumları

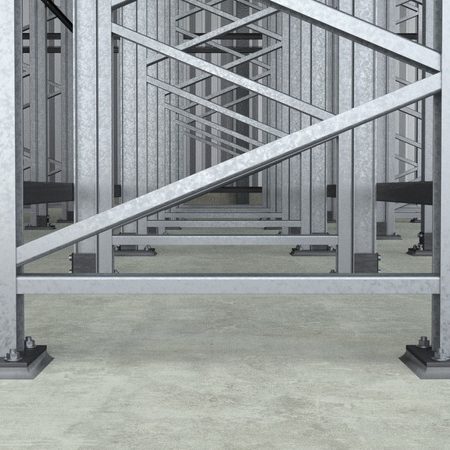

  • Uzun raf

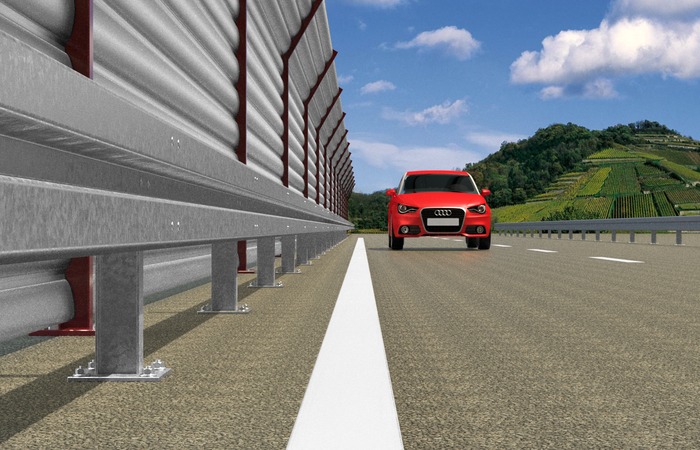

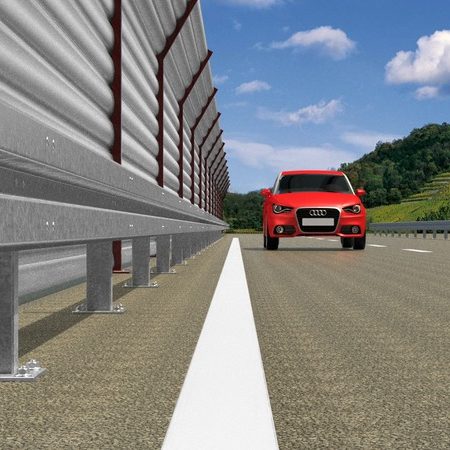

  • Ses bariyerleri
  • Geçici veya sökülebilir bağlantılar (içten dişli dübel RG M I ile)

Kurulum Talimatı

  • FIS A dişli rot ile birleştirilen epoksi harcı FIS EM Plus, ön pozisyonlamalı ve parça üzerinden montaj için ve ön pozisyonlamalı montajda içten dişli dübel RG M I ile uygundur.
  • Reçine ve sertleştirici iki ayrı haznede depolanır ve statik karıştırıcıdaki enjeksiyon kapsülünden ekstrüzyona kadar karıştırılmaz ve etkinleştirilmez.
  • Harç delik tabanından kabarcıksız şekilde enjekte edilir.
  • Harç, ankrajın tüm yüzeyini deliğin bulunduğu duvara bağlar ve deliği sızdırmaz hale getirir.
  • Ankraj, delik tabanına ulaşana kadar hafifçe döndürülerek manuel olarak ayarlanır.
  • Parça üzerinden montaj sırasında, ankraj çubuğu ile eklenti arasındaki dairesel boşluk FIS EM Plus ile doldurulur.

Onaylar ve Belgeler

  • BaşlıkTipHazırlandıGeçerlilik
    DOP – Declaration of Performance (PDF, 8 MB)DoP No. 013512.04.2018
    DOP – Declaration of Performance (PDF, 6 MB)DoP No. 013721.12.2017
    DOP – Declaration of Performance (PDF, 13 MB)DoP No. 015714.12.2018
    DOP – Declaration of Performance (PDF, 3 MB)DoP No. 01731.08.2019
    ICC-Approval (PDF, 876 KB)ESR-19901.09.201930.09.2021
    Certificate (PDF, 1 MB)Test Report Service Life 120 years

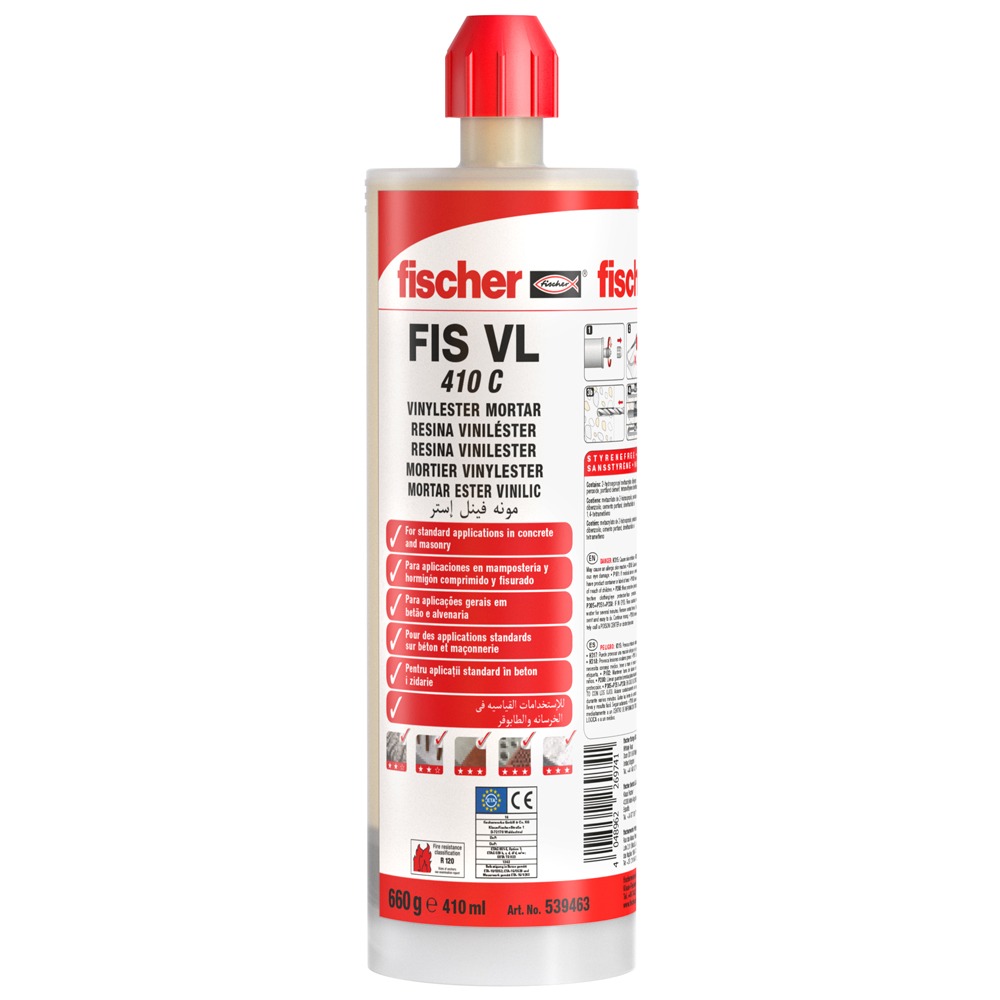

FIS VL 410 C

Ürün Bilgileri

  • FIS VL, çatlaklı beton ve örme duvarda kullanım için onaylanmıştır ve bu koşullarda yüksek bir taşıma kapasitesine sahiptir.
  • Vinilester reçineye dayanan enjeksiyon harcı, su dolgulu deliklere (sadece 410 ml kartuşlar) ankraj yapılmasına izin verir, böylece hızlı ilerleme sağlar.
  • -40°C ila +120°C arasındaki FIS VL enjeksiyon harcının sıcaklık direnci, yüksek sıcaklık taleplerine maruz kalsa bile katı bir yük seviyesine izin verir, böylece büyük esneklik sağlar.
  • FIS VL HIGH SPEED kürleme süresinin FIS VL’den önemli ölçüde daha kısa olması sayesinde düşük sıcaklıklarda bile işin hızlı ilerlemesini sağlar.

Uygulama Alanları

  • Çelik konstrüksyonlar
  • Ahşap yapılar
  • Korkuluklar
  • Dış cepheler

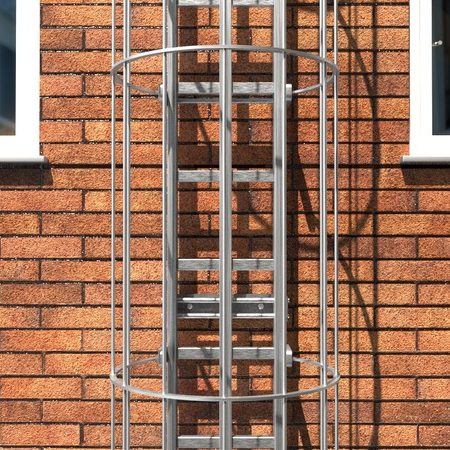

  • Merdivenler
  • Çelik köşebentler
  • Makinalar

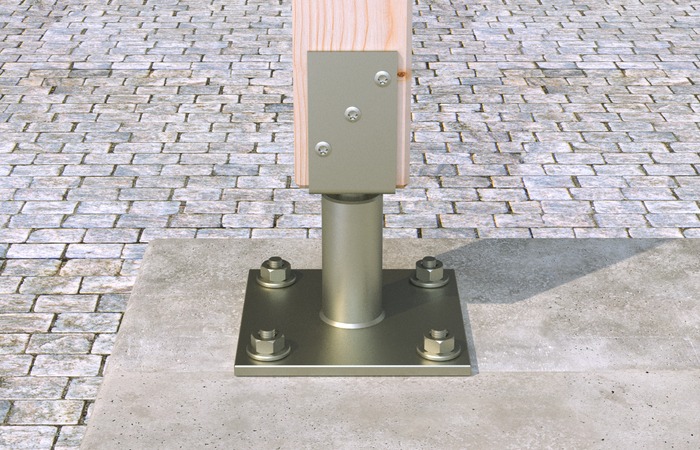

  • Direkler
  • Tenteler
  • Gölgelikler

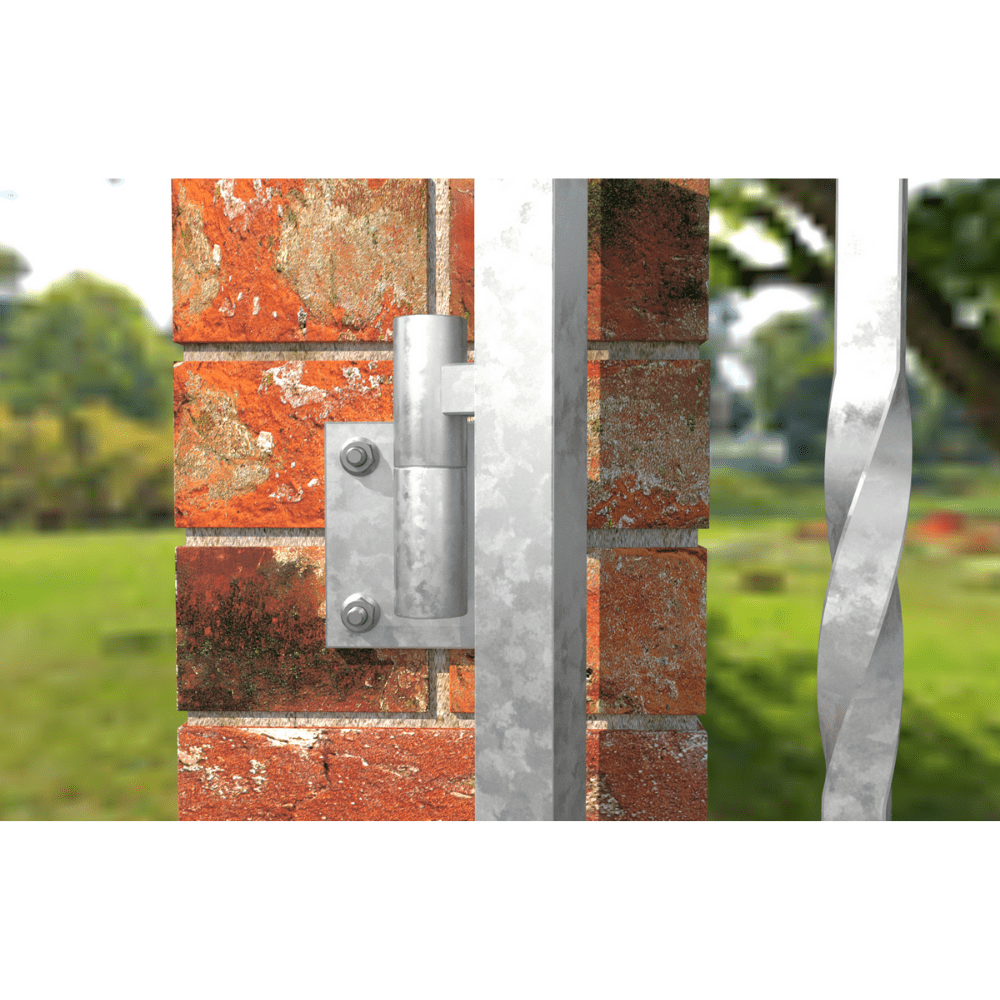

  • Ana kapılar

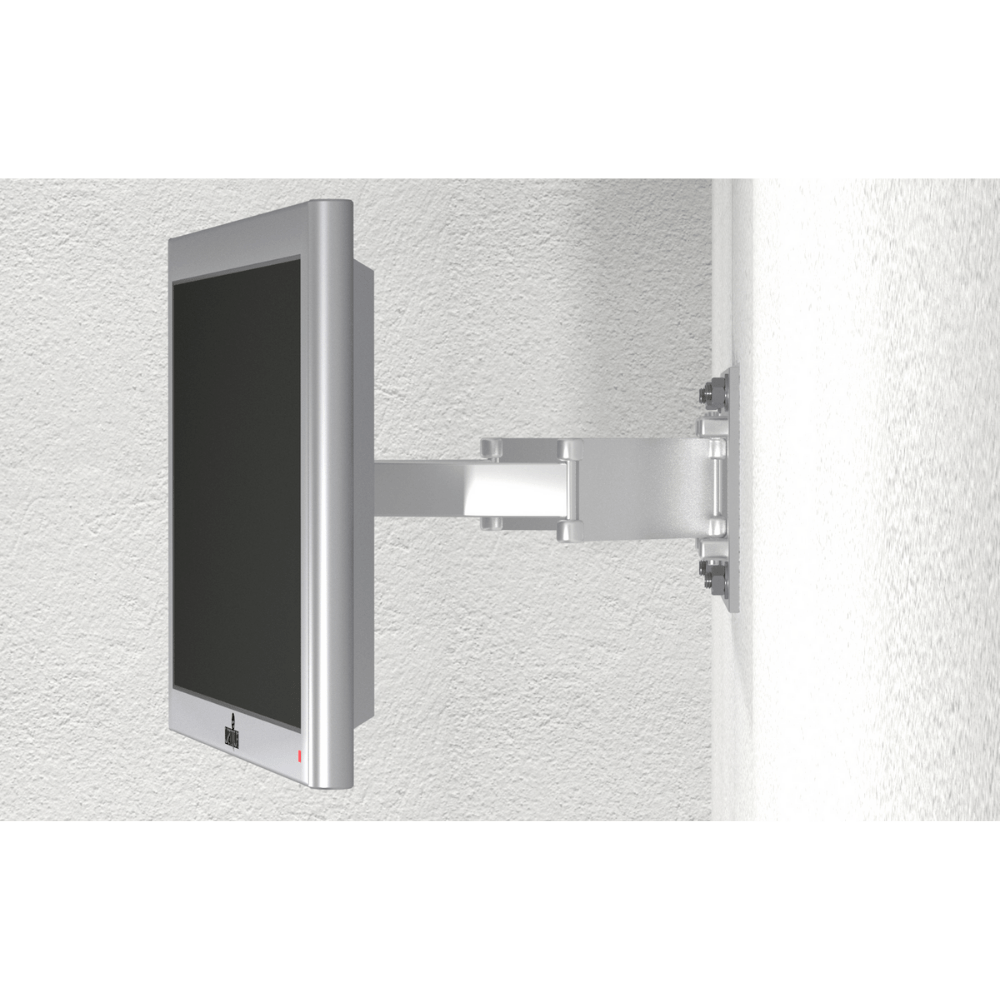

  • Konsollar
  • Borular
  • Izgaralar

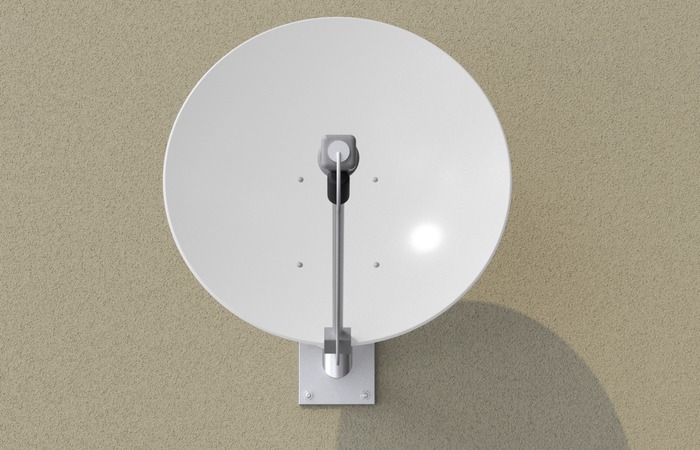

  • Uydu antenleri

Kurulum Talimatı

  • FIS VL, vinil ester bazlı 2 bileşenli bir enjeksiyon harcıdır.
  • Reçine ve sertleştirici iki ayrı haznede depolanır ve statik karıştırıcıdan ekstrüzyona kadar karıştırılmaz ve etkinleştirilmez.
  • Harç delik tabanından kabarcıksız çıkar.
  • Harç, ankrajın tüm yüzeyini deliğin bulunduğu duvara bağlar ve deliği sızdırmaz hale getirir.
  • 410 ml koaksiyel kartuşlar fischer FIS AC dağıtıcı ile kolayca kullanılabilir.
  • Kısmen kullanılmış kartuşlar statik karıştırıcı değiştirilerek tekrar kullanılabilir.

Onaylar ve Belgeler

  • BaşlıkTipHazırlandıGeçerlilik
    DOP – Declaration of Performance (PDF, 4 MB)DoP No. 002814.08.2015
    DOP – Declaration of Performance (PDF, 5 MB)DoP No. 006712.08.2015
    DOP – Declaration of Performance (PDF, 4 MB)DoP No. 007425.09.2015
    DOP – Declaration of Performance (PDF, 3 MB)DoP No. 010717.08.2017

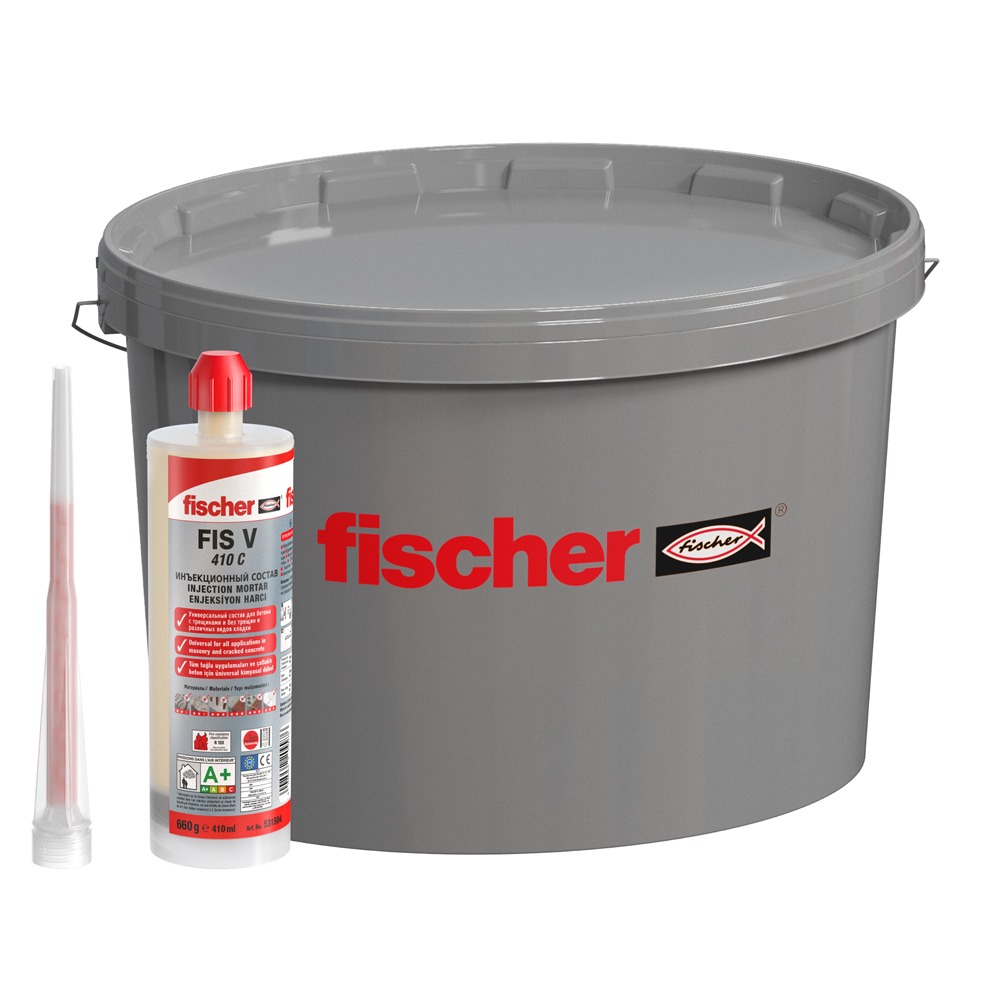

FIS V 410C

Ürün Bilgileri

  • Enjeksiyon harcı FIS V, çatlaklı ve çatlaksız beton, örme duvar ve donatı bağlantıları gibi yapılar için bir dizi sistem onayına sahiptir. Bu nedenle FIS V, neredeyse her uygulama için garantili güvenliğe sahip evrensel enjeksiyon harcı ailesidir.
  • FIS VW HIGH SPEED, FIS V’den önemli ölçüde daha kısa sertleşme süresine sahiptir ve düşük sıcaklıklarda bile hızlı çalışma sağlar.
  • FIS VS LOW SPEED harcın yüksek sıcaklıklarda erken sertleşmesini önleyen uzun bir işlem süresine sahiptir. Büyük delik derinlikleri için idealdir.
  • Geniş aksesuar yelpazesi, enjeksiyon harcı ailesi FIS V’ye mükemmel şekilde uyarlanmıştır, sistemin yüksek esnekliğini arttırır ve böylece geniş bir uygulama yelpazesi sağlar.

Uygulama Alanları

  • Çelik konstrüksyonlar
  • Ahşap yapılar
  • Korkuluklar
  • Dış cepheler

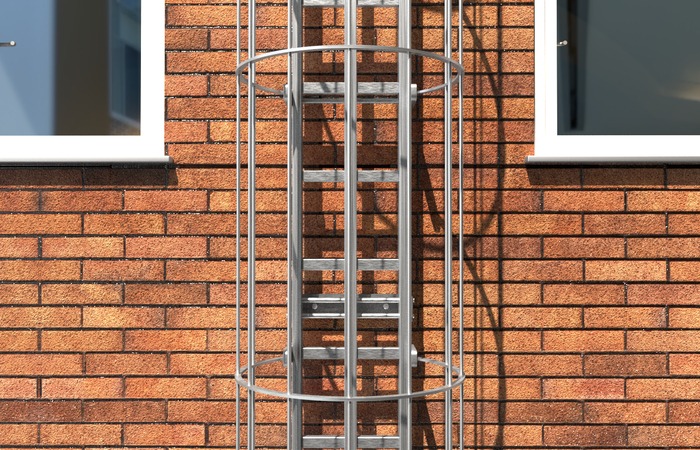

  • Merdivenler
  • Çelik köşebentler
  • Makinalar

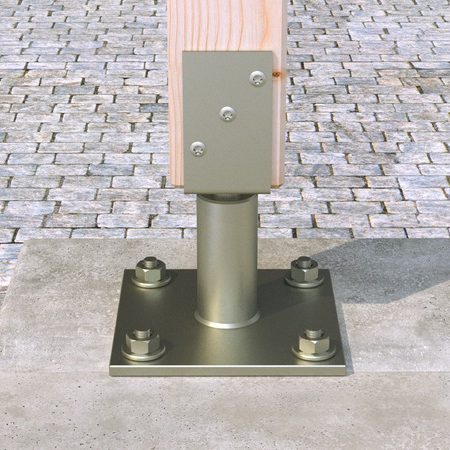

  • Direkler
  • Tenteler
  • Gölgelikler
  • Ana kapılar
  • Konsollar
  • Borular
  • Izgaralar
  • Uydu antenleri

Kurulum Talimatı

  • FIS V, vinil ester hibrit konseptine dayanan 2 bileşenli bir enjeksiyon harcıdır.
  • Reçine ve sertleştirici iki ayrı haznede depolanır ve statik karıştırıcıdan ekstrüzyon yapılana kadar karıştırılmaz ve aktif hale getirilemez.
  • Harç, delik tabanından kabarcıksız ekstrüde edilir.
  • Harç, ankrajın tüm yüzeyini delik duvarına bağlar ve deliği kapatır.
  • Enjeksiyon kartuşları fischer tabancalarla hızlı ve kolaydır.
  • Kısmen kullanılmış kartuşlar statik karıştırıcı değiştirilerek tekrar kullanılabilir.

Onaylar ve Belgeler

  • BaşlıkTipHazırlandıGeçerlilik
    DOP – Declaration of Performance (PDF, 2 MB)DoP No. 00075.02.2015
    DOP – Declaration of Performance (PDF, 5 MB)DoP No. 007224.06.2016
    DOP – Declaration of Performance (PDF, 6 MB)DoP No. 0094 – EN20.02.2017
    ICC-Approval (PDF, 2 MB)ESR-27861.04.202030.04.2022

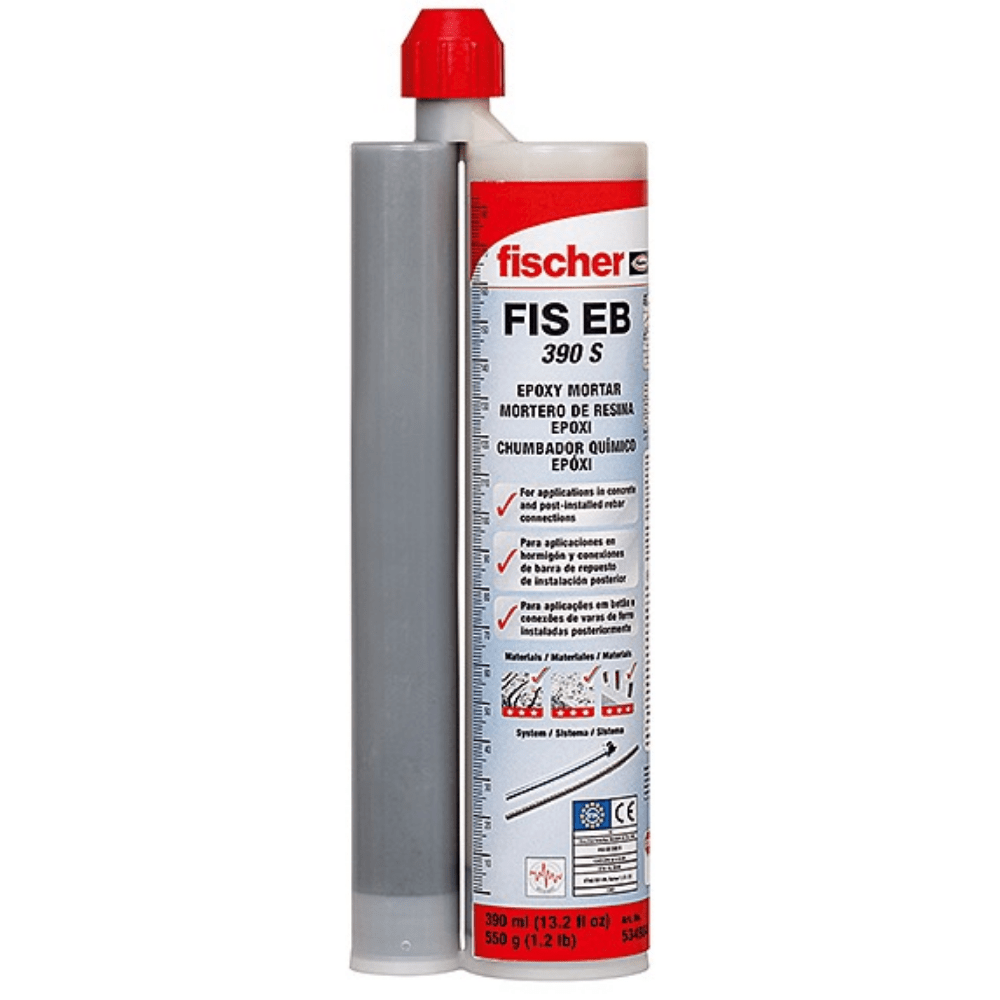

Epoksi Dübel FIS EB
FisEbYeni

Ürün Bilgileri

fischer enjeksiyon harcı FIS EB, çatlaklı ve çatlaksız betonda standart uygulamalar ve donatı bağlantıları için ekonomik bir epoksi reçine harcıdır. Ağır yükleri hem içeride hem de dışarıda sabitlemek için uygundur. FIS EB, onaylanmış sistem bileşenleri fischer dişli rot FIS A veya donatı çubukları ile işlenir. FIS EB kuru veya ıslak betonda, aynı zamanda su dolgulu deliklerde de kullanılabilir. Bu da, epoksi reçine harcını olumsuz koşullarda bile güvenli ve güvenilir bir sistem haline getirir.

Uygulama Alanları

Uygulamaları
  • Ağır çelik konstrüksyon
  • Konsollar
  • Silo kurulumları
  • Uzun raf

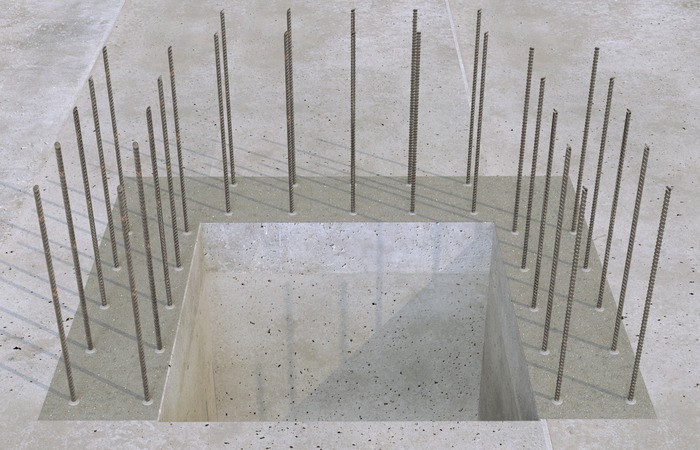

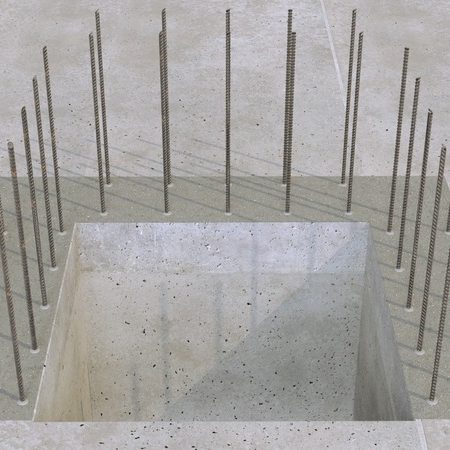

  • Sonradan eklenen donatı bağlantıları
Yapı malzemeleri
Ankrajlar için onaylandı:
  • C20/25’a kadar çatlaklı ve çatlaksız beton
* Yapı malzemelerine dair detaylı bilgiyi kayıt belgesinde bulabilirsiniz.

İzin

  • ETA-15/0440, ETAG 001-5
  • ETA-15/0440, ETAG 001-5
  • ETA-15/0771, ETAG 001-5
  • DoP No. 0068
  • DoP No. 0068
  • DoP No. 0077
  • DoP No. 0077
  • DoP No. 0138
  • DoP No. 0160
  • DoP No. 0160
  • ESR-4495
  • GS 3.2/18-020-3

İşlevsellik

  • Epoksi harcı FIS EB, dişli rot FIS A ile birleştirildiğinde, ön pozisyonlamalı ve parça üzerinden montaj için uygundur.
  • Reçine ve sertleştirici iki ayrı haznede depolanır ve statik karıştırıcıdaki enjeksiyon kapsülü içinden ekstrüzyona kadar karıştırılmaz ve etkinleştirilmez.
  • Harç delik tabanından kabarcıksız şekilde enjekte edilir.
  • Harç, dişli çubuğun tüm yüzeyini deliğin olduğu duvara bağlar ve deliği sızdırmaz hale getirir.
  • Dişli rot, delik tabanına ulaşana kadar hafifçe döndürülerek manuel olarak ayarlanır.
  • Parça üzerinden montaj sırasında, dişli rot ile bağlantı parçası arasındaki dairesel boşluk FIS EB ile doldurulur.

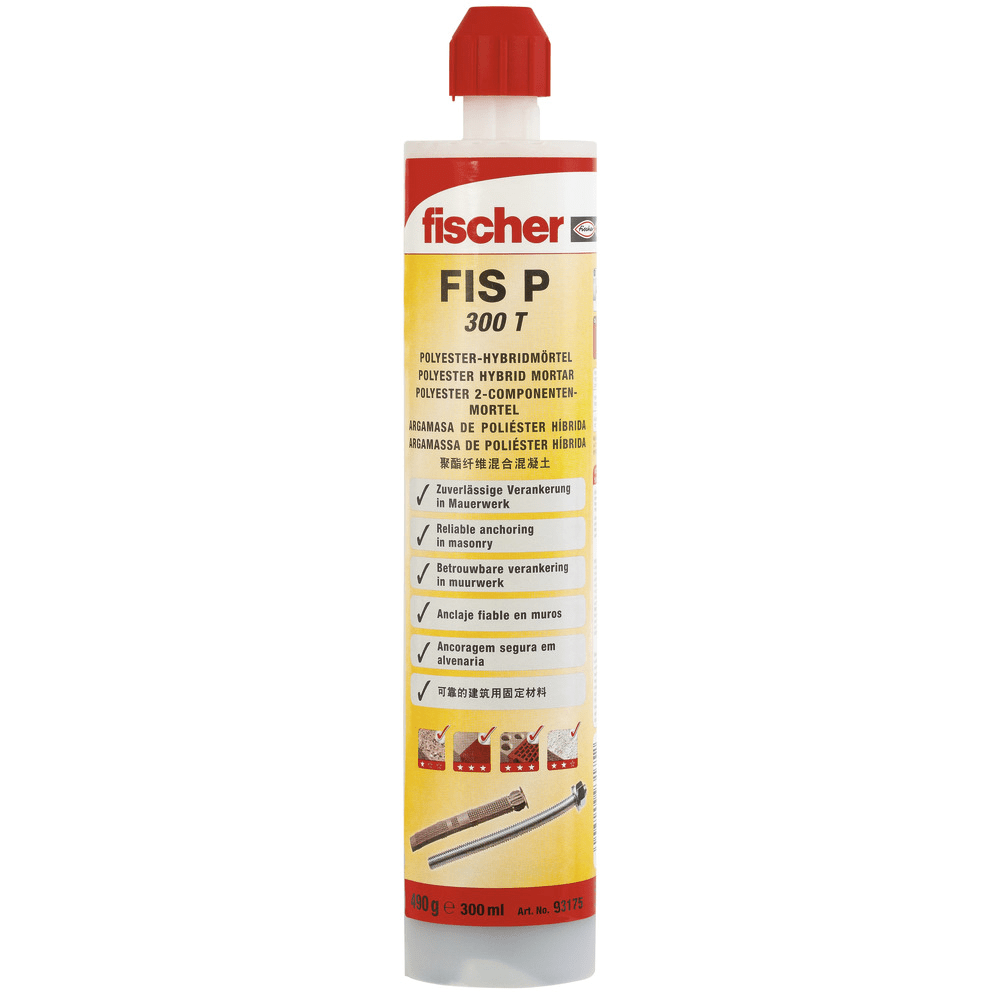

Kimyasal dübel FIS P
Kimyasal dübel FIS P1
Kimyasal dübel FIS P2
Kimyasal dübel FIS P3

Ürün Bilgileri

Fischer Enjeksiyon harcı FIS P, duvardaki ızgaraların, konsolların ve korkulukların onay gerektirmeyen ekonomik bir şekilde sabitlenmesi için bir polyester reçine harcıdır. FIS P, sistem bileşenleri fischer dişli çubuk FIS A, fischer iç dişli çubuk FIS E ve fischer enjeksiyon ankraj manşonları ile iç ve dış mekanlarda işlenir. Zaten açılmış kartuşlar, statik karıştırıcı değiştirilerek yeniden kullanılabilir. Bu, kurulum sırasında zamandan ve paradan tasarruf sağlar.

Uygulama Alanları

Uygulamaları
  • Düşey delikli tuğla
  • İçi boş bloklar
  • Dolu tuğla
  • Gazbeton
  • Hafif betondan tuğlalar

İşlevsellik

  •  FIS P duvar malzemelerine yapılan ve
    onay gerektirmeyen uygulamalar için
    en ekonomik çözümdür.
  • Uygulaması kolaydır ve hızlı kürlenir

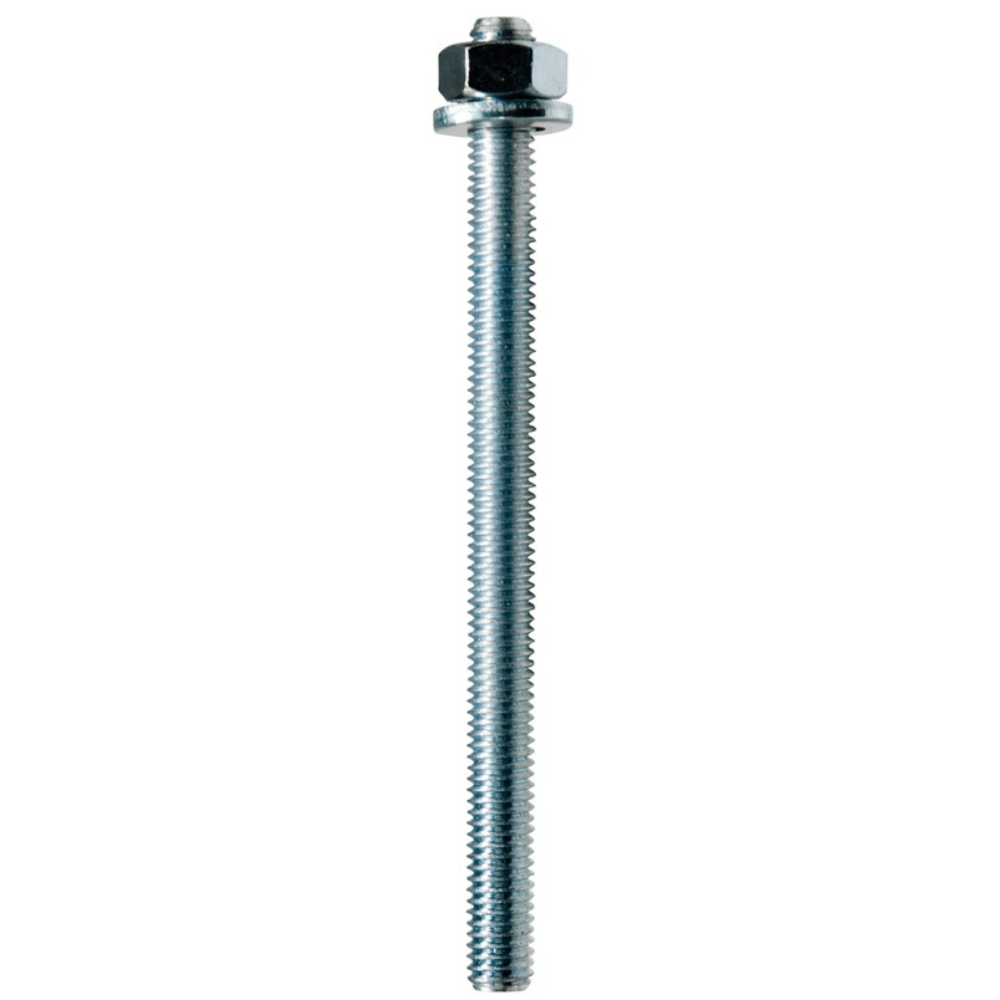

Dişli rot FIS A
disli-ankraj111
disli-ankraj2

Ürün Bilgileri

fischer dişli rot FIS A, FIS PM, FIS SB, FIS EM Plus, FIS EB, FIS V, FIS VL, FIS P Plus, FIS P ve FIS GREEN fischer enjeksiyon harçları ile kullanılabilecek bir sistem bileşenidir. Kullanılan enjeksiyon harcının ilgili onayına uygun olarak, dişli rot, çelik yapıların, merdivenlerin ve makinelerin hem içeride hem de dışarıda çok sayıda yapı malzemesine sabitlenmesi için uygundur. M6 – M30 çaplarında, arklı uzunluklarda ve farklı çelik kalitelerindeki kapsamlı ürün çeşitliliği son derece çeşitli uygulamalara olanak tanır. Çeşitli enjeksiyon harçlarının onaylarına uyulmalıdır.

Uygulama Alanları

Uygulamaları
  • Enjeksiyon harçları FIS PM, FIS SB, FIS EM Plus, FIS EB, FIS V, FIS VL, FIS P Plus, FIS P ve FIS GREEN ile ankrajlar
Yapı malzemeleri
  • Bazı fischer enjeksiyon harcı ile bağlantılı olarak dişli rot FIS A, farklı yapı malzemeleri için onaylanmıştır veya uygundur.
* Yapı malzemelerine dair detaylı bilgiyi kayıt belgesinde bulabilirsiniz.

İzin

  • ETA-02/0024, ETAG 001-5
  • DoP No. 0007
  • DoP No. 0007
  • DoP No. 0072
  • DoP No. 0072
  • DoP No. 0094
  • DoP No. 0094 – EN
  • DoP No. 0756-CPD-0301
  • ESR-3572

İşlevsellik

  • dişli rot FIS A, ön pozisyonlamalı ve parça üzerinden montaj için uygundur.
  • FIS A delik tabanına ulaşıncaya kadar hafifçe döndürülerek deliğe göre manuel olarak ayarlanır.
